外观设计视图需用正投影六面视图（主/后/左/右/俯/仰）及立体图，配合渲染图展示色彩纹理，确保符合
外观设计的视图制作要求与工具
基本视图类型
外观设计的视图需全面展示产品外观特征,通常包括以下类型：
- 主视图：产品正面核心设计,优先展示主要形态与图案。
- 后视图：背面形态（若与主视不同则需单独绘制）。
- 左/右视图：侧面细节,对称产品可合并为单一侧视图。
- 俯视图/仰视图：顶部或底部视角（如适用）。

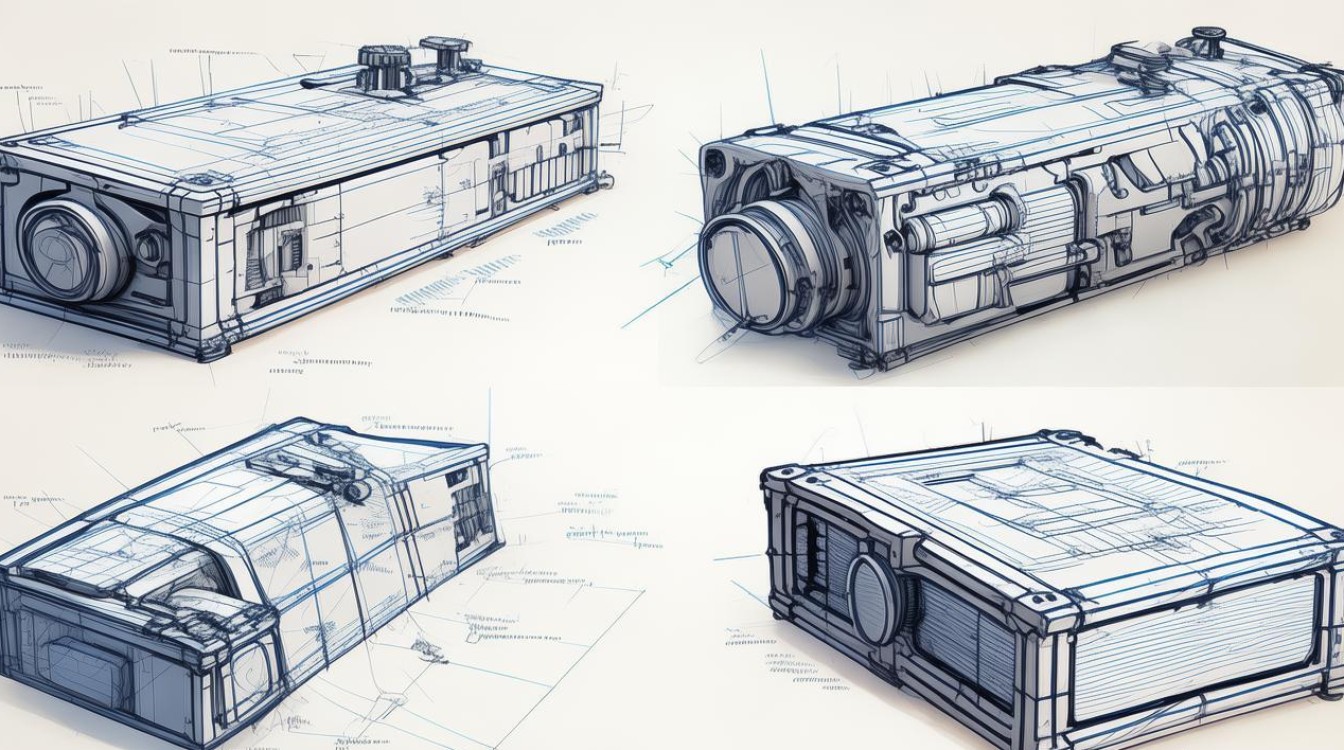

- 立体图：多角度组合或爆炸图,用于展示整体结构与空间关系。
制作工具与技术
| 工具类型 | 适用场景 | 特点 |
|---|---|---|
| 手绘工具 | 初步草稿、简单设计 | 铅笔、马克笔、尺规；灵活但精度低，需扫描数字化。 |
| 矢量图形软件 | 高精度线条与填充 | Adobe Illustrator、CorelDRAW；支持无限放大，适合线条清晰的专利图纸。 |
| 位图编辑软件 | 光影渲染与细节处理 | Photoshop；可添加渐变、阴影，但放大易模糊。 |
| 3D建模软件 | 复杂立体结构与多角度渲染 | Rhino、Blender、SolidWorks；生成立体图或自动导出三视图。 |
| 专业绘图工具 | 专利图纸标准化 | CADLignt、PatentIllustration；符合知识产权局规范，带标尺与对齐功能。 |
技术规范与标准
-
比例与投影
- 各视图比例需一致（如1:1或1:2）,避免形变。
- 采用正投影法（非透视）,确保轮廓准确。
-
线条与标注
- 轮廓线：粗实线（≥0.5mm）表示产品边界。
- 装饰线/图案：细线或彩色填充，需标注关键设计特征（如纹理、LOGO位置）。
- 剖面线：用于展示内部结构时，需与外观区分（如浅色填充）。
-
阴影与高光
- 可添加示意性阴影增强立体感，但需保持方向统一（如光源来自左前方）。
- 避免过度渲染,以突出设计而非艺术效果。
-
背景与边框
- 纯色背景（通常白色），无多余装饰。
- 每幅图单独标注“主视图”“右视图”等字样，字体需工整（如宋体/Arial）。
实际应用注意事项
- 视图数量：根据复杂度决定，简单产品（如圆形杯子）可能仅需主视+立体图；复杂产品（如家具）需完整六视图。
- 方向一致性：主视图朝上，左视图在右侧，右视图在左侧，俯视图在上方（类似机械制图布局）。
- 设计要点标注：用虚线框或文字标明创新部分（如“本专利保护区域为瓶身波浪纹”）。
相关问题与解答
Q1：外观设计视图是否必须包含所有六个基本视图？
A1：不一定，若产品对称或部分视角无特殊设计，可合并或省略，球形灯具只需主视+立体图，而汽车造型需完整六视图+轮辐细节放大图。
Q2：使用3D建模软件生成的视图能否直接用于专利申请？
A2：需调整，3D渲染图可能包含透视变形或多余光影，需转为正投影图并简化颜色（如黑白线条+灰色填充），确保符合专利局要求的“清晰显示外观
