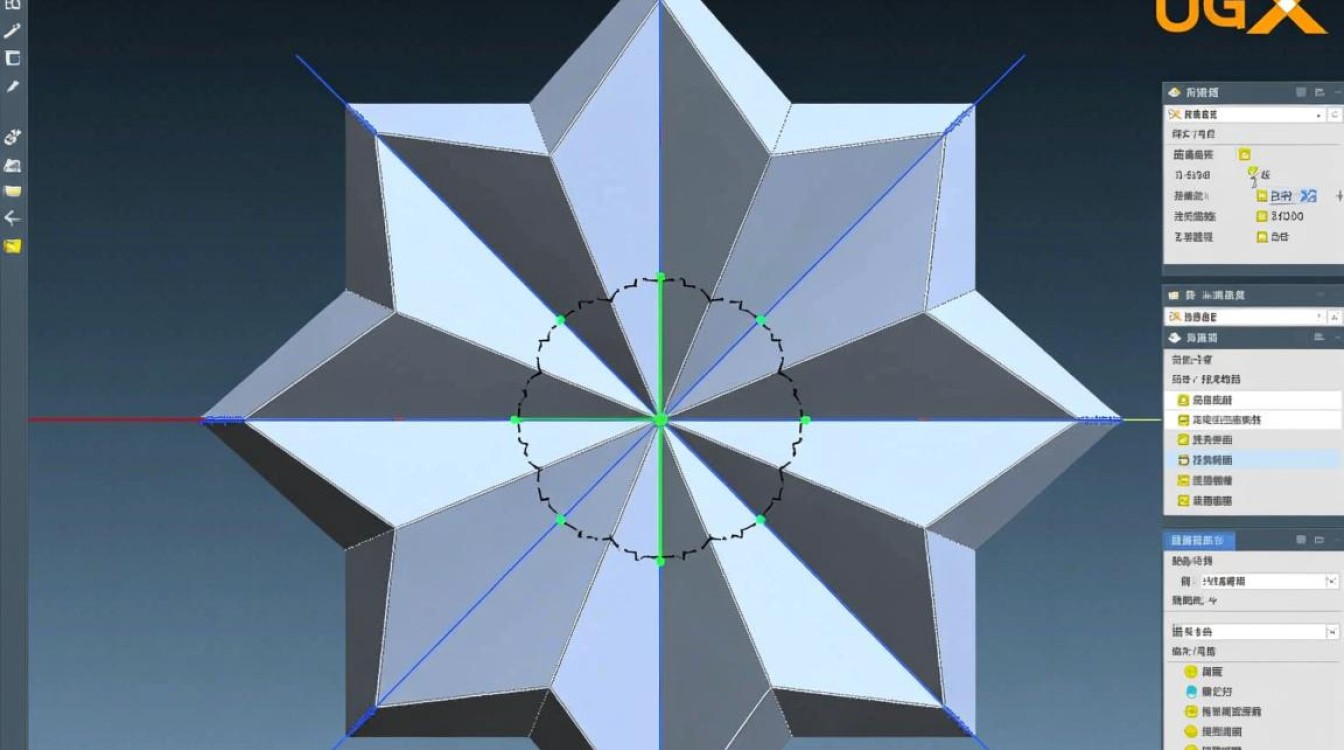

在UG（现为NX）软件进行三维建模的过程中，镜像特征是常用的高效工具，它能快速创建对称或关于平面、轴对称的特征，大幅提升设计效率，实际操作中用户常遇到“ug镜像特征报错”问题，导致设计中断，本文将系统分析镜像特征报错的常见原因、解决方法及预防措施，帮助用户高效排查问题。
镜像特征报错的常见原因
镜像特征失败通常源于几何、参数或软件状态异常，具体可分为以下几类：

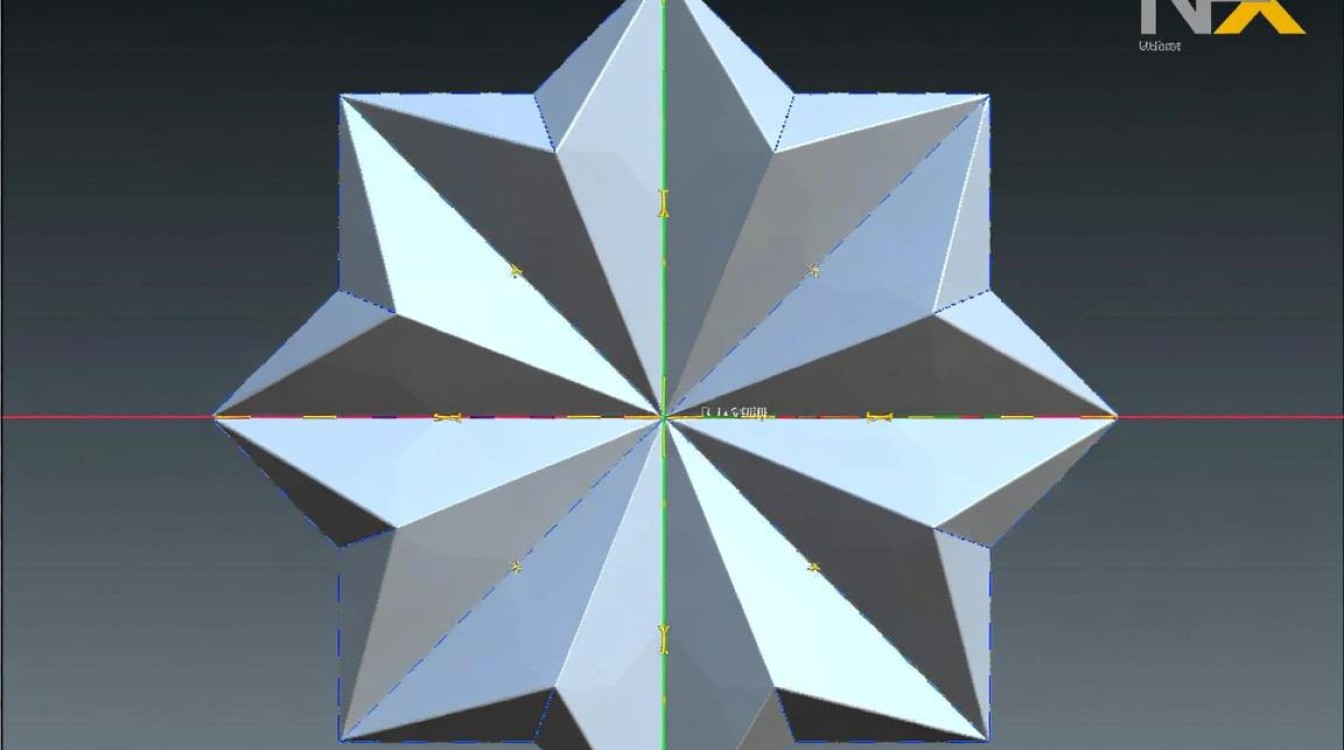

几何关联性问题
- 参考对象失效：作为镜像平面的基准面、基准轴或已删除/修改的特征，导致镜像失去参照。
- 自相交几何：原特征包含自相交曲面或边界，镜像后几何拓扑矛盾，软件无法计算。
- 复杂曲面特征：对于自由曲面或参数化复杂的曲面（如扫描、曲面加厚），镜像时可能出现曲面扭曲或法向不一致，引发计算错误。
参数与约束冲突
- 父子关系冲突：原特征与其他特征存在强约束（如尺寸关联、配对条件），镜像后参数传递异常。
- 表达式冲突：镜像过程中生成的表达式与原有表达式重名或逻辑矛盾，导致求解失败。
- 公差设置过小：当模型微小误差累积时，若系统公差小于实际偏差，可能判定几何无效。
软件与文件状态异常
- 版本兼容性问题：高版本创建的特征在低版本中打开时，部分功能或参数不支持。
- 文件损坏：模型文件存储异常或临时文件残留，导致特征数据不完整。
- 缓存不足：大型装配体中，内存或显卡资源不足时，镜像计算中断。
镜像特征报错的解决方法
针对不同原因,可采取以下步骤排查并解决问题：

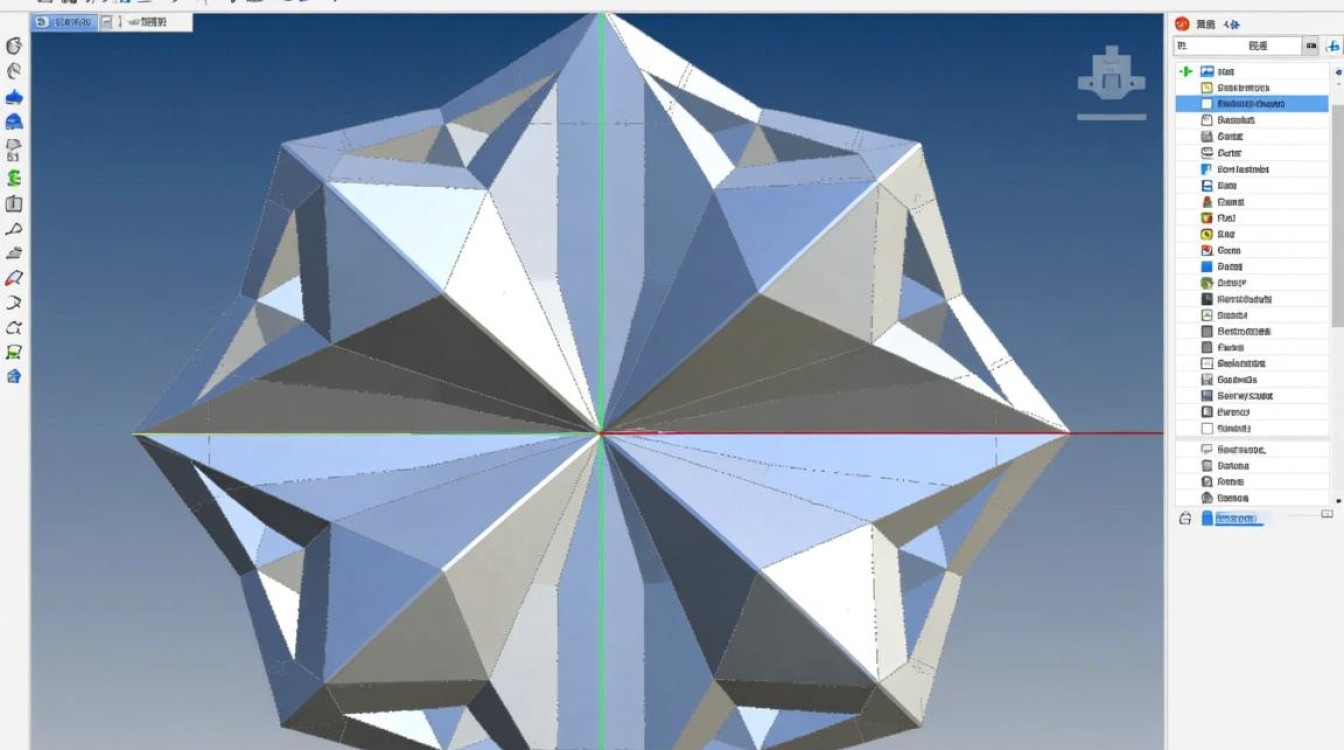

几何问题的排查与修复
- 验证参考对象：检查镜像平面是否仍存在，若被删除需重新定义或使用“替换引用”功能。
- 简化原特征：通过“移除参数”或“分割面”减少复杂度，或使用“加厚”替代“偏置”等操作。
- 检查几何连续性：使用“分析”→“形状”→“曲率梳”检查原特征曲率，避免突变。
参数与约束的调整
- 解除父子关系：通过“编辑”→“特征”→“移除参数”或“抑制”原特征，减少依赖。
- 检查表达式管理器：进入“工具”→“表达式”，删除重复或冲突表达式，重命名镜像生成的表达式。
- 调整公差设置：在“首选项”→“建模”中适当增大“距离公差”和“角度公差”（如从0.001mm调整至0.01mm）。
软件与文件状态的优化
- 文件兼容性处理：使用“文件”→“导出”→“ Parasolid”格式保存后重新导入，或升级软件版本。
- 修复文件：通过“文件”→“实用工具”→“修复”功能清理文件，或备份后新建文件粘贴特征。
- 释放资源：关闭其他程序，增加虚拟内存，或使用“轻量级渲染”模式。
预防镜像特征报错的实用建议
- 建模规范：优先使用“拉伸”“旋转”等基础特征，避免过度依赖复杂曲面；镜像前备份模型。
- 参数管理：定期清理冗余表达式，使用“命名组”管理特征，避免父子关系过深。
- 软件维护：保持UG/NX版本更新，定期清理缓存文件，确保硬件配置满足要求。
相关问答FAQs
问题1：镜像时提示“无法找到有效的镜像平面”，如何解决？
解答：此问题通常因镜像平面被删除或隐藏，首先检查“部件导航器”中基准面是否存在，若不存在需重新创建；若存在但被隐藏，右键选择“显示”，确保镜像平面为平面、基准面或平面实体表面，非曲面或网格面。
问题2：镜像后的特征与原特征位置错位，是什么原因导致的？
解答：常见原因为镜像平面选择错误或原特征包含不对称元素，需重新确认镜像平面是否为对称中心面；若原特征本身不对称（如带拔模角度的拉伸），需检查“镜像设置”中是否勾选“复制”或“移动”，并确保原特征无局部偏移或旋转，必要时拆分原特征为对称部分后分别镜像。
